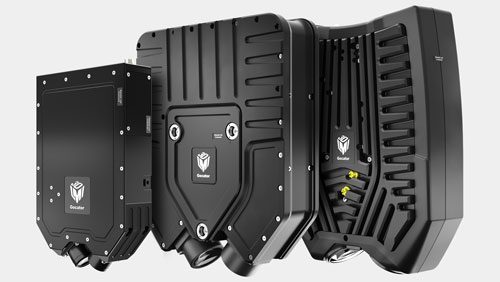

SERIE 5500
Sensores confocales lineales 3D inteligentes
La serie Gocator® 5500 añade la tecnología patentada de imágenes confocales de línea (LCI) a la familia Gocator® de sensores inteligentes 3D láser y de luz estructurada de confianza. Estos sensores son únicos entre las tecnologías confocales existentes, ya que cuentan con un diseño fuera del eje que ofrece la generación simultánea de topografía 3D, tomografía 3D y datos de intensidad 2D.
- Generación simultánea de múltiples perfiles a partir de estructuras multicapa
- Genera 1792 puntos de datos por perfil
- Tasas de escaneo de hasta 40 kHz (con aceleración)
- Alta resolución X, precisión Z submicrónica
- Maneja una gran variedad de tipos de material
- El diseño óptico de doble eje proporciona una mayor calidad de señal
- Software de medición e inspección a bordo de última generación
QUICK SPECS
| Modelo | G5504 | G5512 | G5516 (Coming Soon) |
|---|---|---|---|
| Puntos de datos / Perfil | 1792 | 1792 | 1792 |
| Velocidad de escaneo (Hz) * | 2100-39000 | 4200-400000 | 3800-38000 |
| Resolución X (µm) (Intervalo de datos del perfil) | 2.5 | 6.5 | 9.9 |
| Repetibilidad Z (µm) ** | 0.05 | 0.2 | 0.25 |
| Resolución Z (µm) | 0.16 | 0.72 | 1.50 |
| Distancia de seguridad (CD) (mm) | 7.78 | 19.1 | 61.3 |
| Rango de medición (mm) | 1.1 | 3 | 5.5 |
| Campo de visión (mm) | 4.3 | 11.6 | 17.0 |
| Dimensiones | 60x191x303 | 91x345x419 | 113x358x440 |
| Peso (kg) | 5 | 19 | 21 |
Software de escaneado: GUI basada en navegador y SDK de código abierto para configuración y visualización 3D en tiempo real. SDK de código abierto, controladores nativos y protocolos industriales para la integración con aplicaciones de usuario, aplicaciones de procesamiento de imágenes de terceros, robots y PLC.
* Los rangos de velocidad van desde la configuración predeterminada (campo de visión completo y rango de medición completo) hasta la configuración de alta velocidad (lectura optimizada del sensor de imagen, campo de visión reducido y rango de medición).
** Estos resultados se obtienen con el objetivo estándar LMI y la configuración optimizada del sensor.
Comunicación de Fabrica:
MECÁNICA
Conector de 90 grados / Conector recto
