Aproveche un conjunto de herramientas y filtros de medición en el sensor
GoPxL le permite adquirir y aplicar mediciones a datos de forma 3D y de intensidad 2D para una inspección robusta. Además, gracias al conjunto de herramientas de medición y archivadores integrados, no tendrá que invertir en software de terceros ni en recursos adicionales para desarrollar sus propios algoritmos de medición con el fin de resolver su aplicación.
Potentes herramientas de medición integradas, así como filtrado, detección de piezas, correspondencia de piezas, seccionamiento de piezas, segmentación de piezas, seguimiento de superficies y muchas más.
El programa de versiones periódicas amplía continuamente el conjunto de herramientas con cada iteración posterior.
Posibilidad de utilizar sus propios algoritmos de medición con los paquetes de software SDK y GDK

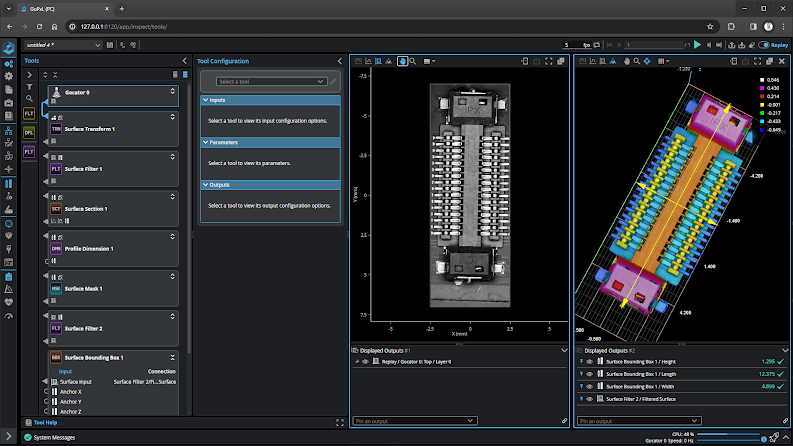

Recorrdido por una Cadena de Herramientas de Medición G2 en GoPxL
Aplicar Mediciones a Datos 2D (Intensidad) y 3D (Forma)
Las herramientas de medición de Gocator pueden aplicarse a datos multidimensionales, que incluyen: Perfiles 3D, superficies 3D e imágenes de intensidad 2D.
GoPxL le permite:
Generar simultáneamente datos y mediciones 2D y 3D desde un único dispositivo
Realizar inspecciones simples 2D basadas en contraste, como marcas superficiales, códigos de barras y texto impreso
Realice inspecciones avanzadas basadas en formas 3D (altura, anchura, volumen) en una amplia gama de piezas fabricadas y ensamblajes, así como en materiales orgánicos
Capacidad de Perfilado Multicapa
Cuando se ejecuta en sensores Gocator® 5500, GoPxL permite procesar datos de tomografía 3D, topografía 3D e intensidad 2D para cada capa de un material, lo que hace posible medir el grosor de capas individuales o detectar defectos en capas secundarias en materiales transparentes y translúcidos.
El perfilado multicapa incluye:
Capacidad para identificar defectos como delaminación, arañazos o polvo en la superficie o en el interior de estructuras multicapa como pantallas de teléfonos móviles, envases médicos sellados, etc.
Capacidad para medir e inspeccionar hasta 8 perfiles apilados simultáneamente
Nota: La creación de perfiles multicapa en sensores G5 aprovecha la aceleración mediante el acelerador de visión inteligente GoMax NX
Recorrdido por una Cadena de Herramientas de Medición Multicapa G5 en GoPxL
NUEVA
Herramienta de escritura
La nueva herramienta de escritura permite resolver aplicaciones que requieren un procesamiento personalizado o lógica condicional para manipular valores de medición, superficies, perfiles o características geométricas pasados como entrada desde otras herramientas, y para generar nuevos valores de medición, superficies, perfiles o características geométricas que pueden pasarse a otras herramientas o salidas de PLC.
Esta herramienta permite resolver aplicaciones más exigentes sin lógica adicional en una aplicación PLC o PC.
Más detalles sobre la herramienta de escritura:
La escritura Python definida por el usuario permite añadir un paso de procesamiento personalizado a una cadena de herramientas.
Las ventanas emergentes del registro de errores proporcionan información mejorada al indicar la línea precisa de código que requiere corrección.
Se pueden añadir varias instancias de la herramienta de escritura a un mismo trabajo
Admite el acceso a la información del sello de trama y el almacenamiento de valores en memoria
Soporte de Matrices
Una matriz es un grupo de mensajes de datos agrupados en un único objeto de datos, por ejemplo, una matriz de perfiles o una matriz de superficies. La compatibilidad con matrices ofrece una serie de ventajas cuando se utilizan sensores inteligentes 3D Gocator, especialmente cuando se trabaja con datos multicapa de sensores confocales de línea Gocator (G5).
Acerca del soporte Array:
Cuando se utiliza en sensores Gocator 5500, la herramienta Array Index le permite separar perfiles o superficies de varias capas y aplicar mediciones en capas individuales o consolidadas
Al trabajar con cualquier tipo de sensor Gocator, la herramienta Array Create permite combinar perfiles o superficies individuales (por ejemplo, de herramientas distintas o de varios sensores) en una matriz, que puede introducirse en otras herramientas de medición y procesamiento para realizar operaciones por lotes (véase más abajo)
Operaciones de Dosificación de Herramientas
Cuando las piezas tienen varias subpiezas o muchas características similares, las ubicaciones de las características pueden ser desconocidas o pueden cambiar de una pieza a otra. En estos casos, se desea realizar el mismo conjunto de mediciones en cada característica a pesar de esta complejidad y variabilidad. La herramienta de dosificación en GoPxL aborda este desafío de medición.
Acerca de la Dosificación de Herramientas:
Cuando la dosificación está activada, las salidas de herramientas se convierten en una matriz para cada salida
A continuación, puede realizar operaciones por lotes de una herramienta en elementos aislados de la matriz
Funciona con herramientas como Volumen de superficie para obtener el volumen bajo cada superficie; Elipse de superficie para determinar la orientación de cada superficie; y múltiples herramientas de Posición de superficie para medir la altura en distintas ubicaciones
En la inspección de bandejas de baterías
de vehículos eléctricos, la activación del
modo por lotes en una única instancia de
una cadena de herramientas sencilla
procesa un conjunto de las 16 superficies
de celdas de batería individualmente para
una inspección discreta. De otro modo, esta
operación requeriría un flujo de trabajo
mucho más complejo con muchas
instancias de herramientas.
Las matrices proporcionan al usuario una mayor eficacia y productividad al agrupar elementos de datos en una única estructura, como múltiples perfiles o superficies, múltiples mediciones o múltiples características. A continuación, cada elemento de la matriz puede procesarse por lotes o agregarse.
Dosificación: Las herramientas en modo dosificación procesan cada elemento de la matriz por separado.
Agregación: Las herramientas de agregación combinan cada elemento de la matriz y los procesan como un único dato.
¿Sigue ejecutando el firmware Gocator en su sensor?
Evalúe GoPxL hoy mismo
Recorra La Actualización de Un Sensor a GoPxL
Funciona con los perfiladores láser Gocator 3D, los sensores instantáneos Gocator 3D y los sensores confocales de línea Gocator 3D
Fácil descarga para actualizar sus sensores Gocator existentes a GoPxL
Incluye todas las funciones mejores y más fiables de Gocator Clásico con importantes adiciones y mejoras
NUEVO Interfaz de usuario moderna y renovada basada en web con potentes herramientas de medición e inspección en el sensor
NUEVO Herramientas de búsqueda y ayuda integrada vinculadas a las herramientas de medición y filtros de GoPxL
NUEVO Asistente de alineación de sensores individuales y multisensor
NUEVO Escaneado multicapa y capacidad de medición multidimensional con soporte de matrices
NUEVO Constructor de interfaces hombre-máquina personalizadas GoHMI
NOTA: Aunque se recomienda a los usuarios que evalúen GoPxL, las versiones anteriores del firmware de Gocator seguirán recibiendo soporte y mantenimiento. Los productos G2 y G3 se distribuyen actualmente con el firmware Gocator 6.1.42.10 o posterior.
Póngase en contacto con nosotros para obtener más información sobre GoPxL, la plataforma de medición e inspección 3D de LMI Technologies.
